業務用エアコンで「冷えない」「圧力が安定しない」「霜付きが発生する」といった不具合が起きた場合、圧縮機や冷媒不足を疑うケースが多く見られます。しかし実際には、冷凍サイクルの流量制御を担う膨張弁の故障が原因となっていることも少なくありません。膨張弁は目立たない部品でありながら、冷媒の流量と蒸発圧力を左右する重要な制御機構です。
本記事では、エアコン膨張弁故障の症状、典型的な異常パターン、他部品との見分け方、点検・調査手順、交換判断の基準まで体系的に解説します。現場での誤診防止と迅速なトラブル対応に役立ててください。
目次
エアコン膨張弁の役割と冷凍サイクルの基礎知識
膨張弁故障の症状を正しく判断するには、まず冷凍サイクル全体の流れと膨張弁の機能を理解することが重要です。膨張弁は単なる通路ではなく、冷媒の状態変化を制御する中核部品です。ここでは基礎構造と役割を整理します。
膨張弁の基本構造と働き
膨張弁は、高圧液冷媒を低圧側へ減圧しながら適正な流量を供給する装置です。主な役割は以下のとおりです。
・高圧液冷媒を減圧する
・蒸発器へ流れる冷媒量を調整する
・過熱度を一定に保つ
冷凍サイクルでは、圧縮機で高温高圧となった冷媒が凝縮器で液化し、その後膨張弁で急激に減圧されます。この減圧過程で冷媒は低温低圧状態となり、蒸発器内で熱を吸収します。
膨張弁が適切に機能しなければ、蒸発器に供給される冷媒量が過不足となり、能力低下や圧縮機への液戻りなど重大なトラブルを引き起こします。そのため、膨張弁は冷凍サイクルの「流量制御の要」といえます。
冷凍サイクルにおける膨張弁の位置と機能
冷凍サイクルは主に以下の4要素で構成されています。
- 圧縮機
- 凝縮器
- 膨張弁
- 蒸発器
膨張弁は凝縮器と蒸発器の間に設置され、液冷媒を霧状にして蒸発器へ送り込みます。ここで重要なのが「圧力差」です。
・高圧側（凝縮器側）
・低圧側（蒸発器側）
この圧力差を利用して冷媒は流れますが、膨張弁が開きすぎると低圧側圧力が上昇し、閉じすぎると蒸発器が冷媒不足になります。
つまり膨張弁は、冷凍能力を左右するだけでなく、圧縮機保護の観点からも極めて重要な役割を担っています。
電子膨張弁とサーモ式膨張弁の違い
現在の業務用エアコンでは、主に以下の2種類が使用されています。
| 項目 | 電子膨張弁 | サーモ式膨張弁 |
| 制御方式 | ステッピングモーター制御 | 感温筒による機械式制御 |
| 精度 | 高い | やや低い |
| 故障傾向 | 電装系・基板連動不良 | 内部固着・劣化 |
| 診断難易度 | やや高い | 比較的低い |
電子膨張弁は細かな開度制御が可能で、省エネ性能に優れます。一方で、制御信号異常や基板トラブルが絡むケースもあります。
サーモ式膨張弁は構造が比較的単純ですが、内部の詰まりや固着が起きると開閉動作に影響が出ます。
故障症状を正しく把握するためには、どのタイプの膨張弁が搭載されているかを事前に確認することが重要です。
エアコン膨張弁故障の主な症状とは？冷え不良・圧力異常の特徴
エアコン膨張弁故障の症状は、冷え不良だけでなく、圧力変動や霜付き、異音など多岐にわたります。重要なのは「どのような圧力バランスの崩れが起きているか」を把握することです。ここでは代表的な症状を整理し、現場で確認すべきポイントを解説します。
冷えない・暖まらないなど能力低下
膨張弁故障の代表的な症状が「能力低下」です。具体的には次のような現象が見られます。
・設定温度まで到達しない
・吹出口温度差が小さい
・運転時間が長時間化する
・室内機複数系統で能力ばらつきが出る
弁が閉じ気味に固着すると、蒸発器への冷媒供給量が不足し、十分な蒸発が起きません。その結果、熱交換効率が低下します。
一方で弁が開きすぎた場合は、液冷媒が過剰に流入し、蒸発器出口で過熱度が低下します。これにより能力不安定や液戻りリスクが発生します。
能力低下は他要因でも起きるため、圧力値とあわせて判断することが重要です。
高圧・低圧の異常値
エアコン膨張弁故障の症状を判断する上で、圧力測定は欠かせません。典型的なパターンは以下の通りです。
■ 弁が閉じ気味の場合
・低圧側が異常に低下
・高圧側はやや高めで推移
・蒸発器の冷媒不足
■ 弁が開きすぎの場合
・低圧側が高めに推移
・圧縮機負荷上昇
・高圧側が不安定
圧力異常は冷媒不足とも似ていますが、冷媒不足では高圧側も低下傾向になります。ここが見分けのポイントです。
圧力値だけで断定せず、温度・過熱度と併せて総合判断することが必要です。
霜付き・結露・異音の発生
膨張弁の制御不良が起きると、蒸発器や配管に霜付きが発生する場合があります。
・蒸発器入口付近のみ霜が出る
・吸入配管が過度に冷える
・結露量が異常に多い
弁が閉じ気味の場合は蒸発器入口で急激な温度低下が起こり、部分的な霜付きが見られます。
一方、弁が開きすぎた場合は液冷媒が吸入側まで到達し、異音や振動を伴うこともあります。これは圧縮機保護の観点からも早急な対応が必要な症状です。
霜付きの範囲や位置は、故障パターンを推定する重要な手がかりになります。
エラーコード表示や異常停止
近年の業務用エアコンでは、電子膨張弁制御異常が発生するとエラーコードが表示されます。
代表的なケースとして、
・膨張弁ステップ異常
・センサー入力異常
・高圧異常停止
・低圧異常停止
などがあります。
ただし注意点として、エラー表示＝膨張弁単体故障とは限りません。制御基板、温度センサー、圧力センサー不良が原因となる場合もあります。
そのため、エラー履歴確認 → 圧力測定 → 実動作確認という順序で調査することが重要です。
症状から読み解くエアコン膨張弁故障の典型パターン
エアコン膨張弁故障の症状は一様ではなく、弁の開度状態や制御系統の異常内容によって現れ方が異なります。単に「冷えない」という結果だけを見るのではなく、圧力・温度・霜付き位置などを総合的に分析することで、より正確な原因推定が可能になります。ここでは代表的な故障パターンを整理します。
弁が開きすぎた場合の症状
膨張弁が過度に開いた状態になると、蒸発器へ過剰な冷媒が流入します。その結果、以下のような症状が見られます。
・低圧側圧力が高めに推移する
・過熱度が低下する
・吸入配管が過度に冷える
・圧縮機に液戻りリスクが生じる
液冷媒が十分に蒸発しないまま圧縮機へ戻ると、圧縮機内部にダメージを与える可能性があります。そのため、弁開き過多は重大トラブルへ発展するリスクを伴います。
能力自体は一時的に出ているように見えることもありますが、運転が不安定になりやすいのが特徴です。
弁が閉じたまま固着した場合の症状
膨張弁が閉塞気味、または完全に閉じた状態になると、蒸発器への冷媒供給が不足します。典型的な症状は次の通りです。
・低圧側圧力が極端に低下する
・蒸発器入口付近のみ霜付きが発生する
・能力が著しく低下する
・高圧側は比較的高めで推移する
この状態では、蒸発器内部の冷媒量が不足し、熱交換が不十分になります。冷媒不足との違いは「高圧側の挙動」です。冷媒不足では高圧側も低下傾向になりますが、弁閉塞では高圧側は維持される傾向があります。
固着は内部汚れや異物混入、経年劣化によって発生します。
制御信号異常による不具合
電子膨張弁の場合、機械的な詰まりだけでなく制御信号異常が原因となるケースがあります。
・弁開度が指示通り動作しない
・ステッピングモーター不良
・制御基板からの信号断線
・温度センサー誤検知
この場合、圧力値が周期的に変動する、あるいは負荷変動に対して追従しないといった症状が現れます。
エラーコードが表示されることもありますが、必ずしも膨張弁本体の故障とは限りません。制御系統を含めた総合診断が必要です。
部分閉塞・詰まりによる影響
完全閉塞ではなく、内部にスラッジや異物が詰まり部分的に流量制限がかかるケースもあります。
この場合の特徴は、
・圧力が安定しない
・能力が日によって変動する
・負荷が高いときに症状が顕著化する
・霜付き範囲が一定しない
といった不安定な挙動です。
この状態を放置すると、圧縮機負荷が増大し、別部品の二次故障につながる恐れがあります。早期発見と洗浄・交換判断が重要になります。
エアコン膨張弁故障と他部品トラブルの見分け方
エアコン膨張弁故障の症状は、冷媒不足や圧縮機不良、四方弁トラブルなどと類似することがあります。誤診により不要な部品交換を行うと、コスト増大や再トラブルの原因になります。ここでは、現場で判断を誤らないための見分け方を整理します。
冷媒不足との違い
冷媒不足は、エアコンの能力低下を引き起こす代表的な原因です。しかし膨張弁故障とは圧力変化の傾向が異なります。
| 判別項目 | 膨張弁閉塞気味 | 冷媒不足 |
| 低圧側圧力 | 低下 | 低下 |
| 高圧側圧力 | 比較的維持 | 低下傾向 |
| 霜付き位置 | 蒸発器入口付近 | 広範囲で不安定 |
| 過冷却度 | 正常〜高め | 低下傾向 |
冷媒不足ではシステム全体の冷媒量が不足するため、高圧側も低下する傾向があります。一方、膨張弁閉塞では高圧側が維持されやすいのが特徴です。
また、冷媒不足の場合は漏えい箇所の特定が必要になります。圧力のみで判断せず、リークチェックと併せて確認することが重要です。
圧縮機不良との判別方法
圧縮機不良の場合も能力低下や圧力異常が発生します。ただし圧縮機不良では次の傾向が見られます。
・高圧側が上昇しない
・低圧側が十分に引き下がらない
・圧縮比が確保できない
・異音や電流値異常が伴う
膨張弁故障では圧縮機の電流値が極端に異常を示すケースは限定的です。電流値・吐出温度・圧縮比を測定することで切り分けが可能です。
診断時は以下の手順が有効です。
- 高圧・低圧の同時測定
- 吐出温度確認
- 運転電流値確認
- 過熱度算出
これらを総合判断することで、誤診リスクを下げられます。
四方弁・電装系トラブルとの比較
ヒートポンプ機では四方弁の不具合も疑われます。四方弁異常では以下の特徴があります。
・冷暖房切替が正常に行われない
・片側のみ能力低下
・圧力バランスが極端に偏る
一方、膨張弁故障は蒸発器側の流量制御異常が中心であり、冷暖房切替自体は正常に動作することが多いです。
また、電子膨張弁の場合は制御基板や温度センサー不良も考慮する必要があります。エラーコードだけに依存せず、実測値と動作確認を組み合わせることが重要です。
誤診を防ぐためのチェックポイント
・圧力だけで即断しない
・温度・過熱度・過冷却度を算出する
・電流値を必ず確認する
・エラー履歴を確認する
・冷媒量の適正確認を行う
複数データを横断的に確認することで、エアコン膨張弁故障の症状を正確に見極められます。
エアコン膨張弁故障の点検・調査手順と診断ポイント
エアコン膨張弁故障の症状を正確に判断するには、感覚的な推測ではなく、体系的な点検手順に基づく診断が不可欠です。圧力・温度・電流値などのデータを段階的に確認することで、誤診や不要な部品交換を防げます。ここでは現場で実践できる基本的な調査フローを整理します。

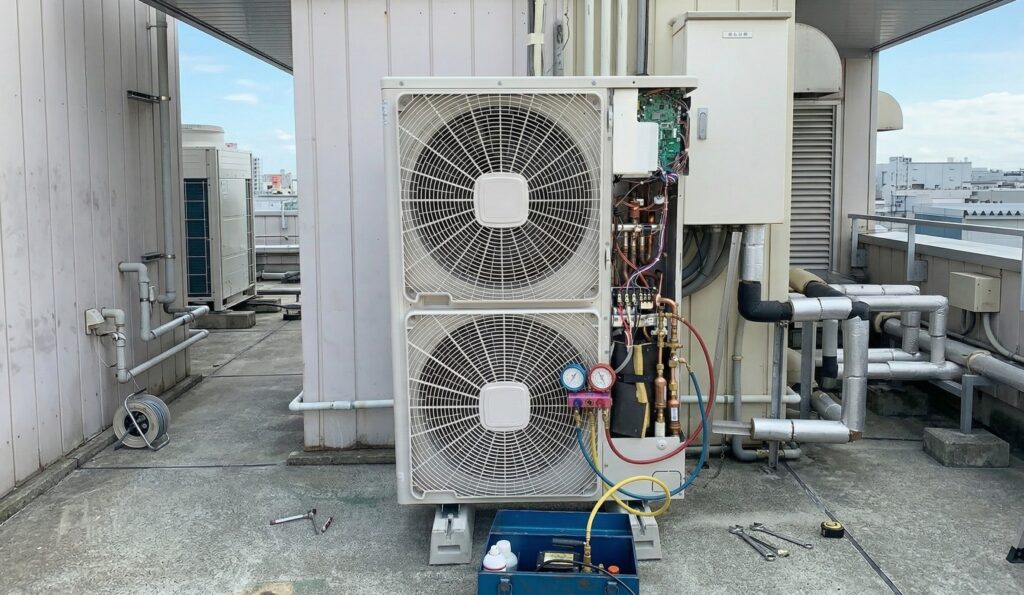

圧力・温度測定の基本手順
まず実施すべきなのは、高圧側・低圧側の同時測定です。以下の順序で確認します。
- マニホールドゲージを接続
- 安定運転状態まで待機
- 高圧・低圧を同時記録
- 吸入配管温度・液管温度を測定
ポイントは「瞬間値ではなく安定値」を見ることです。運転開始直後は圧力が安定しないため、最低でも数分間は推移を観察します。
また、外気温や負荷条件も記録しておくことで、異常判断の精度が向上します。
過熱度・過冷却度の確認方法
膨張弁故障の診断で重要なのが、過熱度（スーパー ヒート）と過冷却度（サブクール）の算出です。
■ 過熱度の算出方法
吸入管実測温度 − 低圧側飽和温度
■ 過冷却度の算出方法
高圧側飽和温度 − 液管実測温度
一般的な目安として、
・過熱度が極端に低い → 弁開きすぎの可能性
・過熱度が極端に高い → 弁閉塞の可能性
と判断できます。
圧力値だけでは判断が難しい場合でも、過熱度を見ることで膨張弁の開度異常を推定しやすくなります。
電子膨張弁の動作確認方法
電子膨張弁搭載機では、制御信号の確認も重要です。
確認ポイントは以下の通りです。
・ステップ数の変化有無
・負荷変動時の追従性
・異音や動作停止の有無
・エラー履歴の確認
可能であればサービスモードで強制開閉動作を行い、圧力変化が追従するかを確認します。開閉指示を出しても圧力変化がない場合、弁固着または内部機械故障が疑われます。
制御基板不良の場合は、弁単体交換では改善しないため注意が必要です。
診断時の注意点
膨張弁故障の症状は、以下の要因で誤認しやすくなります。
・外気温変動
・フィルター目詰まり
・室外機熱交換不良
・冷媒量不適正
診断時は必ず基本項目を先に確認します。
■ 事前チェック項目
・フィルター清掃状況
・室外機フィン汚れ
・送風量確認
・冷媒漏えいの有無
これらに問題がないことを確認してから、膨張弁の詳細診断へ進みます。
診断フローまとめ
- 外観・基本点検
- 圧力測定
- 温度測定
- 過熱度・過冷却度算出
- 電流値確認
- 電子膨張弁動作確認
- 総合判断
この順序を標準化することで、エアコン膨張弁故障の症状を精度高く判断できる体制が整います。
エアコン膨張弁故障で交換が必要になる判断基準
エアコン膨張弁故障の症状が確認された場合でも、すぐに交換が必要とは限りません。調整や洗浄で改善するケースもあります。一方で、放置すれば圧縮機損傷につながる重大故障も存在します。ここでは、修理対応と交換判断の目安を整理します。
修理と交換の判断ライン
まず検討すべきは、故障原因が「一時的な詰まり」か「内部機構の破損」かという点です。
■ 修理対応で改善が見込めるケース
・軽度な異物混入
・一時的な動作不良
・制御設定のズレ
・接触不良や端子緩み
■ 交換が必要になるケース
・弁内部の固着
・モーター焼損（電子膨張弁）
・バルブシート摩耗
・繰り返し同様の症状が発生
特に電子膨張弁でステップ動作が確認できない場合や、物理的な開閉不良が明確な場合は交換が妥当です。
再発歴がある場合も、早期交換の方が結果的にコスト抑制につながることがあります。
部品交換時の注意点
膨張弁交換は、単体作業では完結しません。以下の工程管理が重要です。
- 冷媒回収
- ろう付け作業
- 真空引き
- 規定量冷媒充填
- 漏えい確認
- 試運転データ記録
特に真空引き不足は、再詰まりや水分混入による再故障の原因になります。
また、フィルターやストレーナーの状態も同時確認することで、異物混入の再発を防げます。
再発防止のための管理ポイント
エアコン膨張弁故障の症状が再発する背景には、管理体制の問題が潜んでいることもあります。
再発防止のためには、
・定期的な圧力データ記録
・冷媒量管理の徹底
・フィルター清掃の標準化
・運転ログの保存
・異常傾向の早期共有
といった取り組みが重要です。
特に複数系統を持つ機器では、正常系との比較データを保有することで異常検知精度が高まります。
膨張弁単体を見るのではなく、システム全体の健全性を維持する視点が必要です。
エアコン膨張弁故障の症状を見逃さず早期対応体制を整えよう
エアコン膨張弁故障の症状は、「冷えない」といった単純な不具合にとどまらず、圧力異常や液戻り、圧縮機損傷へと発展する可能性を含んでいます。だからこそ重要なのは、圧力・温度・過熱度といった数値データに基づいた診断体制を整えることです。
本記事で解説したように、膨張弁故障は以下の視点で整理できます。
・能力低下の有無
・高圧・低圧の挙動
・過熱度の異常
・霜付き位置
・他部品トラブルとの比較
これらを標準化された点検フローに組み込み、現場担当者間で共有することで、誤診や不要交換を防ぐことができます。
また、定期的なデータ記録と傾向管理を行うことで、故障の予兆を早期に把握することも可能です。膨張弁単体の問題として捉えるのではなく、冷凍サイクル全体の健全性を維持する視点を持つことが重要です。
今後は、自社設備の点検基準を見直し、圧力測定や過熱度確認を定期点検項目へ組み込むなど、予防保全体制を強化していきましょう。関連する空調トラブル対策の記事もあわせて確認し、設備管理体制の高度化につなげてください。
